Счетчики газа

Коммунальные диафрагменные счетчики газа BK-G6, BK-G10, BK-G16, BK-G25

-25   Назначение:

Газовые  счётчики предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

 Основные характеристики:

Диапазон рабочих расходов:

ВК-G6            0,06 – 10 м 3/ч;

ВК-G10          0,10 – 16 м 3/ч;

ВК-G16          0,16 – 25 м 3/ч;

ВК-G25          0,25 – 40 м 3/ч.

Погрешность измерения:

в диапазоне расходов:         Q мин. ≤ Q <  0,1Q ном.  ± 3 %;

в диапазоне  расходов:   0,1Q ном. ≤ Q ≤ Q макс.       ± 1,5 %.

Рабочее давление:

50 кПа

Диапазоны температуры:

Рабочей среды от минус 25 о С до плюс 40 о С;

Окружающей среды от минус 40 о С до плюс 55 о С.

Межповерочный интервал – 10 лет

Средний срок службы – не менее 24 лет

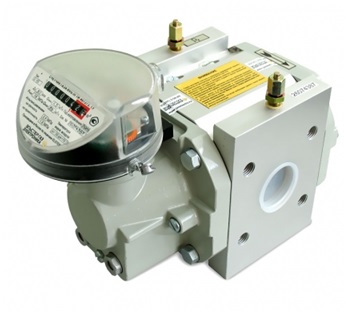

Счетчики газа ротационные RVG G16; G25; G40; G65; G100; G160; G250; G400

-25  Назначение:

Технологический и коммерческий учет объема неагрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.

Принцип работы:

 Ротационный счетчик газа RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.

 Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270, ЕК260, или ТС215, ТС210.

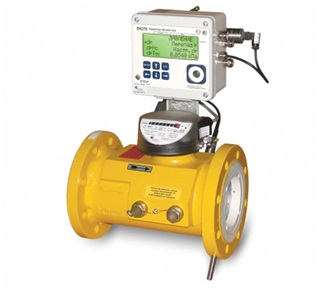

Комплекс для измерения количества газа СГ-ЭК

-25

Назначение:

Комплекс СГ-ЭК предназначен для учета (в том числе при коммерческих операциях) объема природного газа по ГОСТ 5542, приведенного к стандартным условиям, посредством автоматической электронной коррекции показаний турбинных счетчиков газа (СГ, TRZ) или ротационного счетчика газа RVG по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с учетом вводимых значений относительной плотности газа, содержания в газе азота и углекислого газа, удельной теплоты сгорания газа в соответствии с ГОСТ30319 и ГОСТ Р 8.740-2011.

 Состав:

Комплекс СГ-ЭК состоит из корректора объема газа ЕК260 или ЕК270 и счетчика газа в зависимости от исполнения:

  • СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или СГ;
  • СГ-ЭК-Р со счетчиком газа ротационным типа RVG;

 Принцип работы:

Принцип действия комплекса СГ-ЭК основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.
