Насосы пожарные НЦПН-40/100- В1Т
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насос центробежный пожарный нормального давления НЦПН 40/100В1Т, (далее «насос») предназначенный для подачи воды и водных растворов пенообразователей температурой до 3030 К (300 С) с водородным показателем РН от 7 до 10,5 плотностью до 1100 кг∙м-3 и массовой концентрацией твёрдых частиц до 0,5% при их максимальном размере 3 мм.
Насос используется для установки в закрытых отсеках пожарных автомобилей, пожарных катеров, передвижных пожарных установок, в которых во время работы обеспечивается положительная температура.
Насосы не предназначены для работы на морской воде.
Насос имеет несколько конструктивных исполнений, различающихся между собой по своему составу и по функциональным возможностям. Обозначение исполнений состоит из обозначения базового исполнения НЦПН 40/100 и дополнительного обозначения, указывающего на наличие в составе насоса тех или иных дополнительных систем.
Значение цифр и букв, входящих в обозначение насоса:
НЦПН- насос центробежный пожарный нормального давления;
40 – номинальная производительность насоса, л/с;
100 – напор, м.;
В1Т – индекс модернизации;
Насос оснащен вакуумной системой водозаполнения, работающей от напряжения питания 12В.
Насос изготавливается в климатическом исполнении "УХЛ" для категории размещения 2 ГОСТ I5I50.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование показателей
|
Значение показателей
|
|
2.1. Тип насоса
|
центробежный
|
|
2.2. Параметры насоса:
2.2.1 Номинальная подача, л/с
2.2.2 Номинальная частота вращения вала, об/мин
2.2.3 Напор в номинальном режиме (при номинальных значениях подачи и частоты вращения вала), м, не менее
2.2.4 Максимальная подача, при номинальной частоте вращения, л/с
2.2.5 Потребляемая мощность при номинальной подаче и напопе 100 м, кВт.
(л.с.), не более
2.2.6 Мощность в номинальном режиме, кВт (л·с), не более
2.2.7 Потребляемая мощность при подаче 50л/с и напоре 100м, кВт(л·с.), не более
2.2.8 Коэффициент полезного действия насоса, % не менее
2.2.9 Наибольшая геометрическая высота всасывания, м
2.2.10 Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее
2.2.11 Максимальное давление на входе в насос, кгс/см2
2.2.12 Максимальное давление на выходе из насоса, кгс/см2
2.2.13Количество и условный диаметр патрубков: мм
- всасывающий;
- напорный.
|
40
2700
105
50
61(82)
65(89)
78(105)
0,65
7,5
20
6
15*
1хDу125
2хDу70
1хDу80
|
|
2.3. Параметры системы дозирования пенообразователя:
2.3.1. Тип дозирующего устройства
2.3.2. Уровень дозирования пенообразования %
- диапазон регулирования;
- по шкале дозатора;
2.3.3 Наибольшая подача раствора пенообразователя с объемной концентра цией (6±1, 3±0,5)%, л/с
|
руное,встроено в насос, пеносмеситель с восьмью положениями дозатора
1…10
6±1, 3±0,5
40
|
|
2.4. Параметры вакуумной системы водозаполнения:
2.4.1 Максимальное разрежение, создаваемое вакуумным насосом не менее,
2
кгс/см
2.4.2 Время водозаполнения насоса водой с, не более, при высоте всасывания до 3,5 м
2.4.3 Время водозаполнения насоса водой с наибольшей геометрической высоты всасывания, с, не более 2.4.4 Потребляемый ток, А, не более
2.4.5 Количество потребляемой энергии за один цикл водозаполнения, Ачас
2.4.6 Время непрерывной работы, с, не более
2.4.7 Средний расход масла за цикл работы, мл, не менее
|
0,8
10
40
160
0,5...2,0
60
5
|
|
2.5. Номинальное напряжение питания, В
|
12
|
|
2.6. Габаритные размеры при закрытых вентилях (L х В х Н)
|
650x940x740
|
|
2.7. Масса общая (сухая), кг, не более
|
80
|
|
2.8. Срок службы до списания, лет, не менее
|
10
|
* Максимальное давление на выходе из насоса 15 кгс/см2 можно получить при подпоре
(давление на входе) 6 кгс/см2 от гидранта или другого насоса производительностью не менее 40 л/с.
3.СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ
3.1. Насос НЦПН 40/100В1Т поставляется в сборе коллектором, запорной арматурой, пеносмесителем, контрольно-измерительным комплектом приборов, вакуумной системой водозаполнения. Допускается по специальному заказу поставка насоса без коллектора, запорной арматуры и пеносмесителя, контрольно-измерительного комплекта приборов.
Уплотнения для пластинчатых теплообменников.
FUNKE
ALFALAVAL
SIGMA
GEA
SONDEX
APV
ARES PHE
Уплотнения Российских производителей.
Манжеты.
Техпластина: NBR. EPDM. (400х400: 450х450)
АМО-25
1. Назначение:
1.1. Аппарат для магнитной обработки воды типа АМО-25УХЛ4 с блоком управления (далее аппарат) предназначен противонакипной магнитной обработки воды, циркулирующей через теплообменное оборудование тепловых пунктов и употребляемой для горячего водоснабжения оборотного охлаждения.
1.2. Применение аппарата наиболее эффективно для обработки воды с преобладанием карбонатной жесткости при общей минерализованности до 500 мг/л, карбонатной жесткости до 4 мг-экв/л и общей жесткости до 6 мг-экв/л.
1.3. Одновременно с магнитной обработки воды рекомендуется осуществлять мероприятия по удалению механических примесей методом фильтрования или отстоя.
1.4. Аппарат должен эксплуатироваться в макроклиматических районах с умеренным и холодным климатом с категорией размещения 4 по ГОСТ 15150-69 и ГОСТ 15543-70.
2. Технические характеристики:
2.1. Основные технические характеристики аппарата должны соответствовать указанным в ниже таблице:
|
Наименование параметра
|
Норма
|
|
1. Напряжение сети, В
2. Частота сети, Гц
3. Производительность по обрабатываемой воде, м3/ч
4. Максимальная напряженность магнитного поля на рабочем участке зазора электромагнита, А/м, в пределах
5. Температура обрабатываемой воды, 0С, не более
6. Рабочее давление воды. Па, не более
7. Потребляемая мощность, кВт, не более
8. Площадь сечения рабочего зазора для похода воды, см3
|
220
-15%
50±1
25±5
1,0х105 – 1,6х105
60
6х105
0,35
56±5%
|
3. Комплектность:
В комплект поставки входят:
1. Электромагнит, шт - 1
2. Блок управления, шт - 1
3. Паспорт, экз. - 1
4. Комплектовочная ведомость, экз. - 1
4. Устройство и принцип работы аппарата
4.1. Принцип действия аппарата основан на воздействии магнитного поля определенной напряженности на растворенные в воде карбонатные соли жесткости.
Под воздействием магнитного поля в обрабатываемой воде образуется большое количество зародышей твердой фазы, выполняющих роль центров кристаллизации пи ее нагревании. Кристаллизация в присутствии большого количества зародышей приводит к тому, что карбонат кальция или совсем не выделяется из воды, поскольку рост кристаллов останавливается на стадии микрокристаллов, или выделяется в виде тонкодисперсной взвеси, не оседающей в виде накипи.
Магнитная обработка состоит в пропускании обрабатываемой воды через магнитное поле, образуемое катушкой электромагнита аппарата.

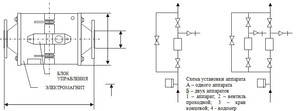

4.2. Аппарат состоит из электромагнита и блока управления (см. правый верхний рисунок)
4.3. электромагнит аппарат состоит из трехобмоточной катушки и магнитопровода, образуемого сердечником, кольцами каркаса катушки и кожухом с магнитными шунтами и винтом заземления. Между сердечником и катушкой образован кольцевой зазор для прохода обрабатываемой воды. Магнитное поле дважды пересекает поток воды в направлении, перпендикулярном ее движению. Для установки электромагнита в трубопровод предусмотрены переходники.
4.4. Блок управления выполнен в пластмассовом корпусе, в котором размещены: коммутатор, представляющий собой контактный разъем, выпрямительный блок, тумблер для включения аппаратов в работу, светодиодов для контроля наличия напряжения сети, предохранитель и клеммы подсоединения сети. Предохранитель и клеммы закрыты крышкой.

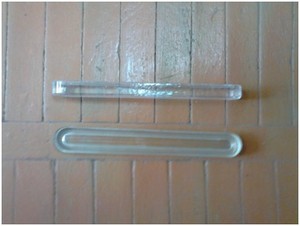

Стекло водоуказательное рифленое на указатели уровня 12кч11бк
Стекла для указателей уровня жидкости изготовляются из термически закаленного боросиликатного стекла и применяются в паровых котлах при давлении до 3,5 МПа (35 кгс/см2) включительно.
Рифленые стекла имеют гладкую смотровую поверхность и призматические риски на противоположной ей поверхности.
Основные размеры стекол и цены приведены в таблице.
|
Номер
|
L, мм
|
B, мм
|
S, мм
|
Масса, кг
|
|
1
|
115
|
34
|
17
|
0,132
|
|
2
|
140
|
34
|
17
|
0,162
|
|
3
|
160
|
34
|
17
|
0,195
|
|
4
|
190
|
34
|
17
|
0,228
|
|
5
|
|
