Датчики давления

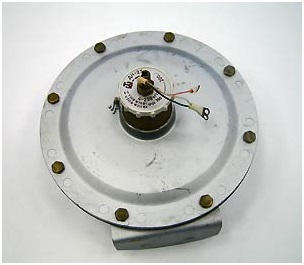

Датчики-реле давления и разности давления ДН-, ДТ-, ДПН-2,5, ДД-, ДНТ-1
Назначение:
Унифицированный ряд малогабаритных датчиков давления и разности давлений (в дальнейшем датчики-реле) предназначается для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного вакуумметрического), а также разности давлений воздуха, газа и жидкости.
|
Условное обозначение
|
Пределы уставок, кПа (кгс/м2)
|
|
ДН-2,5
|
0,04-2,5 (4-250)
|
|
ДН-6
|
0,6-6,0 (60-600)
|
|
ДН-40
|
0,4-40 (40-4000)
|
|
ДТ-2,5
|
0,04-2,5 (4-250)
|
|
ДТ-40
|
0,4-40 (40-4000)
|
|
ДПН-2,5
|
0,01-2,5 (1-250)
|
|
ДД-0,25
|
0-250 (0-25000)
|
|
ДД-1,6
|
200-1600 (20000-160000)
|
|
ДНТ-1
|
0,1- 0 -1,0 (10- 0 -10)
|

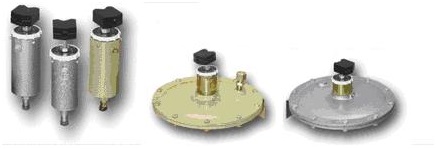

ДРДМ, датчики-реле давления механические
Назначение
Для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного лимба со шкалой.
Заменяет зарубежные реле давления GW A5, GW A6 (DUNGS), Honeywell, DL, DG (Kromschroder), ДРД(Термобрест).
Преимущества
- Увеличенный срок службы, благодаря использованию в конструкции электронного микровыключателя.
- Точность настройки и точность переключения благодаря регулировочному лимбу.
- Ремонтопригодность.
- Низкая цена
Основные технические характеристики
|
Технические характеристики:
|
|
Макс. рабочее давление
|
50кПа
|
|
Соединение для подачи давления
|
G1/4 - внутренняя резьба по ISO 228
|
|
Измерительное соединение
|
В металлический корпус встроен штуцер для измерения давления Æ9
|
|
Температура окружающей среды,°C
|
от -15 до +70
|
|
Напряжение при переключении
|
Перем. ток мин.24В макс.250 В
Пост. ток мин. 24В макс. 48 В
|
|
Электрическое соединение
|
Винтовая клемма
|
|
Степень защиты, (код IP)
|
IP 54
|
|
Диапазон регулирования
|
±10%
отклонение от точки переключения относительно заданного значения, настройка при падающем давлении, мембрана в вертикальном положении
|
| Ресурс включений, не менее |
200 000 |
Исполнения
|
Модель
|
Диапазон регулирования, кПа
|
мм. вод. ст
|
Перегрузка, кПа |
|
ДРДМ-0,5-ДИ
|
0,2-0,5
|
20-50
|
50 |
|
ДРДМ-1-ДИ
|
0,2-1
|
20-100
|
50 |
|
ДРДМ-5-ДИ
|
1-5
|
100-500
|
50 |
|
ДРДМ-15-ДИ
|
3-15
|
300-1500
|
50 |
| ДРДМ-40-ДИ |
5-40 |
500-4000 |
50 |
Допустимый диапазон токов нагрузки
|
Коммутируемые напряжения
|
Тип нагрузки
|
|
нагрузка активная
|
нагрузка индуктивная, сos =0,6
|
|
24В, 50Гц; 220В, 50Гц
|
min: 0,02 max: 4
|
min: 0,02 max: 2
|
|
24В; 48В постоянный ток
|
min: 0,02 max:1
|
min:0,02 max: 0.5
|
|
|
